HygroPro露点变送器—Panametrics巴纳氧化铝原理

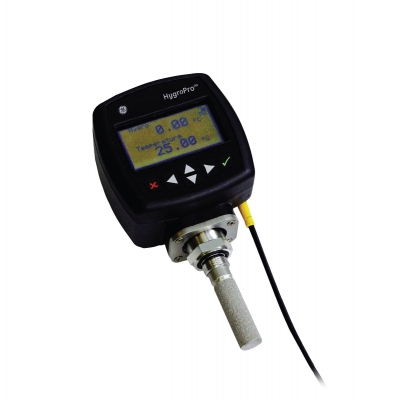

HygroPro是一种回路供电本安型水分变送器，用于测量管道、天气热、石油化工、发电、药业、加工及工业应用中气体和非水溶性液体中的含湿量。HygroPro具有氧化铝水分传感器、温度热敏电阻器和安装在一个探头座的压力感测器的特征，为参数计算提供实时测量，不仅包括露点温度，还包括气体ppmv、天然气每一百万标准立方英尺中占的磅数、液体 ppmw及相对湿度%。HygroPro由感测器水分、温度元件等可更换元件、压力传感器，以及用于显示器和模拟(4-20mA)、数字(RS485)输出充分编程的显示器和六个按钮组成的键盘构成。被认证为本质安全并装入 Type 4X/IP67外壳内的电子设备允许 HygroPro直接安装在危险区。水分、压力传感器的所有校准数据全部存储在感测器可更换元件上，这样更换元件时无需手动输入数据。

HygroPro适用于各种应用，包括：

管道天然气
石油化工
发电，药业
加工
工业应用

HygroPro规格

露点/霜点校准范围	外部尺寸：68°F ~ -166°F (20°C ~ -110°C) 标准：68°F ~ -112°F (20°C ~ –80°C)
工作温度	外部尺寸：68°F ~ -166°F (20°C ~ -110°C) 标准：68°F ~ -112°F (20°C ~ –80°C)
工作温度	–4°F ~ 140°F (–20°C ~ 60°C)
预热时间	三分钟内符合规定精度
校准精度 @ 77°F (25°C)	±3.6°F (±2°C) , 露点/霜点-85°F ~ 50°F (–65°C ~ 10°C) ±5.4°F (±3°C), 露点/霜点–112°F ~ –86°F (–80°C ~ –66°C)
重复性	±0.9°F (±0.5°C), 露点/霜点–85°F ~ 50°F (–65°C ~ 10°C) ±1.8°F (±1.0°C), 霜点 –112°F to –86°F (–80°C ~ –66°C)
响应时间	加湿或烘干周期内的含湿量在63%的阶跃变化时，不到五秒

电气

电源	12 ~ 30 VDC（回路供电、客户提供）输出：4 ~ 20 mA（模拟）, RS485 数字输出分辨率：0.01 mA/12位 Max R = (PSV x 33.33) - 300 例如： (24 x 33.33) - 300 = 500 S 电缆：6 ft (2 m)，标准（定制长度咨询工厂）；电缆包括带飞脚的防风雨式成型接头
显示屏	128 x 64 LED 背光式液晶显示屏一到三个参数的显示和诊断

机械

采样接口	3/4-16 in (19 mm) 带O型圈直头外螺纹 G 1/2，带可选适配器
工作压力	5 :Hg 至5000 psi表压 (345 bar)
外壳	类型4X/IP67
尺寸（高x宽x深）	外部尺寸： 7.88 in x 3.99 in x 2.56 in (200 mm x 101 mm x 65 mm) 重量 1.2 lb (550 g)
符合欧洲标准	符合2004/108/EC电磁兼容指令(EMC指令)和DN < 25的PED 97/23/EC
危险区认证	C_US I类1区， A、B、C&D组，类型4X II 1 G EEx ia IIC T4 (ATEX) Ex ia IIC T4 (IEC Ex)

水分传感器

传感器类型	薄膜氧化铝水分传感器
校准	根据NIST的标准，每台传感器都是按照已知水分浓度通过计算机进行独立校准。
校准时间间隔	推荐GE重新校准传感器的周期为每隔6到12个月（根据应用状况）。
流率	气体：1个标准大气压下，从静态到100 m/s的线速度

内置温度传感器

类型	负温度系数(NTC)热敏电阻
操作范围	-22°F ~ 158°F (-30°C ~ 70°C)
精度	整体精度±0.9°F (±0.5°C)
响应时间（最长）	在升温或降温发生63%的阶跃变化时，充分搅拌的油中需1秒，或静止空气中需10秒

内置压力传感器

类型	固态/压阻现象
可用范围	30 ~ 300 psi表压 (3 ~ 21 bar) 50 ~ 500 psi表压 (4 ~ 35 bar) 100 ~ 1000 psi表压 (7 ~ 69 bar) 300 ~ 3000 psi表压 (21 ~ 207 bar) 500 ~ 5000 psi表压 (35 ~ 345 bar)
精度	全量程(FS)的±1%
额定压力	规定范围量程的三倍至最大7500 psi表压 (518 bar)
