EE776插入式(DN50 - DN700)

日期:2013-3-28 16:31:33

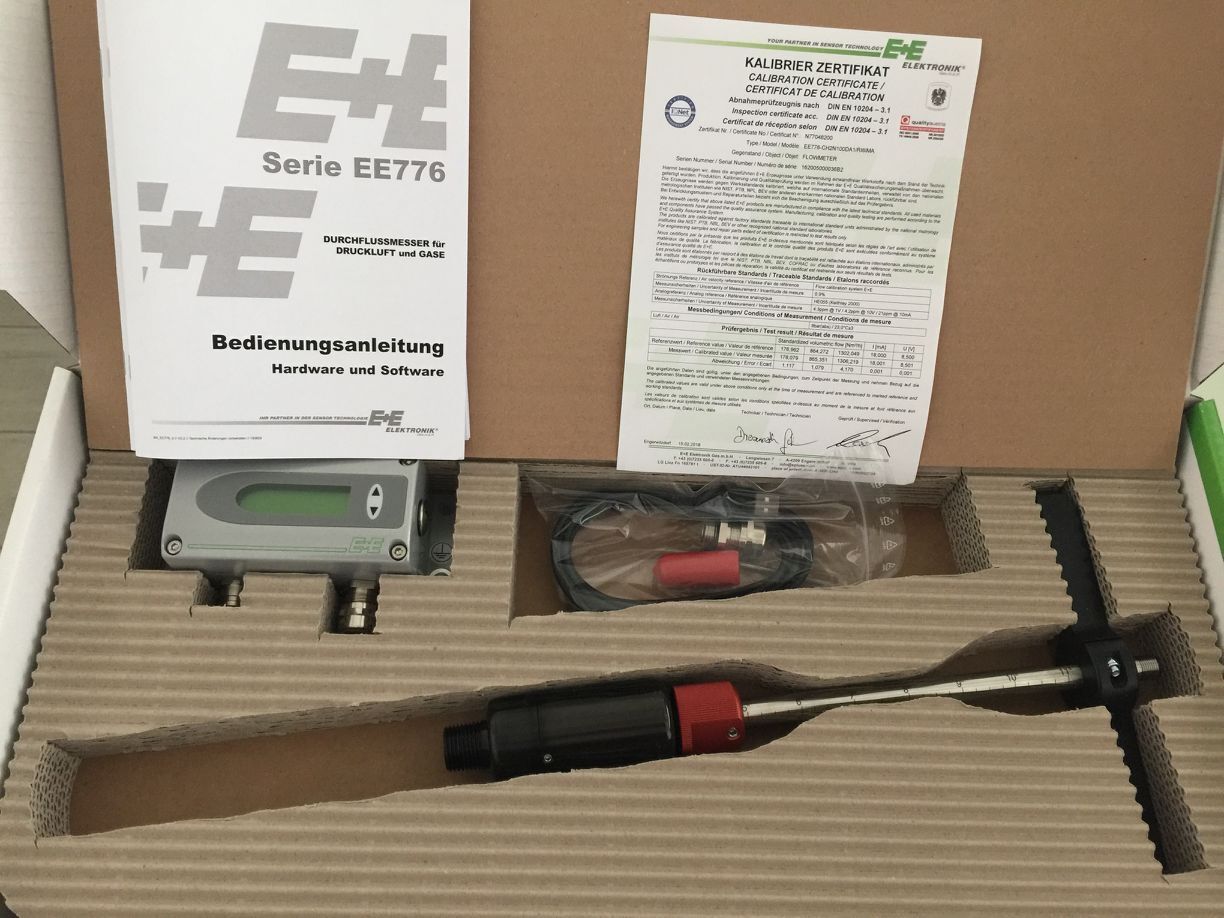

EE776 压缩空气和气体管道流量计核心部分是E+E公司基于专业薄膜技术制造的热膜式敏感元件,适用于测量管道直径DN50-DN700的压缩空气和气体的流量。 EE776用于最大16bar的环境中测量压缩空气、氮气、CO2、氧气及其它非腐蚀性气体。

有专利权的安全安装不退回保护

EE776流量计建立了安全简单安装的新标准。有专利权的安装不退回保护特点集三大功能为一体:

  • 不退回保护
    安装时传感器只可以沿同一方向推入,一点都不能退回。
  • 密封
    加入O型圈,安装时加压压缩空气也不会跑出来。
  • 精确配置
    浸入深度和方向的精确配置可简单实现,保证测量结果的准确性。

 ½“ 球阀选项可以在不中断压缩空气的情况下实现安装和拆除传感器。
9bar压力下,2.5%的高测量精度可溯源至工厂校准。
双通道数字信号输出可输出测量值。根据应用需要,也可配置为模拟输出(电流或电压),开关量输出或脉冲输出。

特点

  • 保证安全安装的不退回保护
  • 带压不中断工艺进程的安装和拆卸
  • 简单精确的配置
  • 管道直径DN50到DN700
  • 压力范围最高到16 bar (PN16)
  • 测量范围高达 200 Nm/s

技术资料

  • 标准体积流量,质量流量,标准流速,温度和气体消耗量

    测量值
  • 0.2 - 200 Nm/s

    测量范围
  • 测量值的±1.5%

    精度
  • 18 - 30V AC/DC

    供电
  • DN50 - DN700

    管道直径

压缩空气及其它气体流量计

可直接测量压缩空气和非腐蚀性气体的质量流量和标准体积流量。益加义热式质量流量计基于热模式敏感元件,精确测量气体质量流量。对温度和压力的依赖性低。不考虑压力和温度,热式质量流量计可以测量质量流量,体积流量和标准流量。流量计还可用于测量压缩空气,氮气,氦气,氩气,CO2或其它非腐蚀性气体。 流量计的核心是益加义(E+E)公司基于专业的薄膜技术而制造的热模式敏感元件,其优异的性能已被成熟广泛的应用而验证。每个流量计在出厂之前都会在一个高精度的加压流量校准装置中进行测试,确保了产品的高测量精度。测量探头可随时进行拆卸而不中断工艺流程,从而节约了时间和成本。

在生产工厂,压缩空气是最昂贵的能量来源。许多公司还没有意识到产生压缩空气的成本占总成本的20%。测量压缩空气的消耗量是节约成本的第一步,为节约成本做贡献。 E+E热式质量流量计提供了测量压缩空气消耗的最好解决方案。其基于热膜式敏感元件,对压力和温度的依赖性低,能精确测量质量流量、体积流量和标况流量值。流量计还可用于测量氧气、氮气、CO2、氦气等气体。
